Modelado y rig de un espirógrafo, inspirado en los juguetes clásicos con los que se podían dibujar diferentes figuras geométricas denominadas hipotrocoides y epitrocoides, haciendo girar un círculo en el interior, o alrededor de otro. El círculo pequeño tiene varios agujeros donde se aloja la punta del lápiz que hace los dibujos, en cada agujero se pinta una figura diferente. También se obtienen figuras diferentes variando el tamaño del círculo. Se han hecho algunas animaciones, disponibles en la categoría de animación, combinado este modelo con un brazo esqueleto y un brazo robótico, que son también modelos propios, y de los que hay más información en las distintas categorías de esta sección de modelado 3D.
El modelado es sencillo, está formado por 3 objetos: el círculo exterior, el interior y el lápiz. En total son 1.972 quads. Se han usado colores sólidos con un grado de transparencia para que se pueda ver como se va dibujando la figura a la vez que va girando el círculo interior. Los render y las animaciones se han hecho con el motor interno de Blender.
El dibujo de la figura se consigue transformando en curva, mediante un script de Python, la trayectoria de la punta del lápiz generada con la opción "Motion Path". También se ha usado el modificador "Build" para que se vaya mostrando a la misma velocidad que se mueve la punta del lápiz.
La armadura del espirógrafo consta de 6 huesos, incluyendo el hueso auxiliar para conectar a la armadura del brazo esqueleto o del brazo robótico.

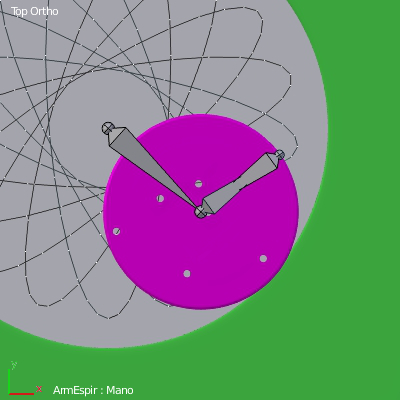

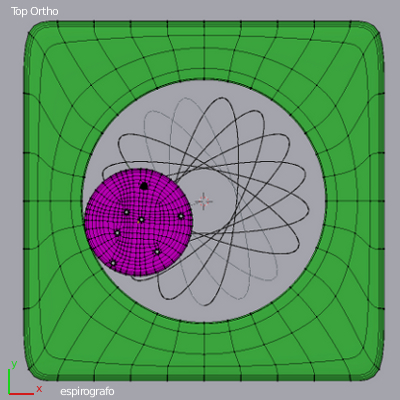

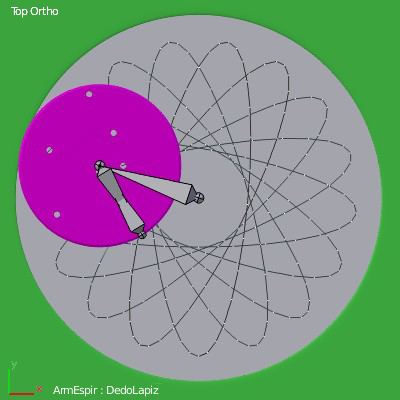

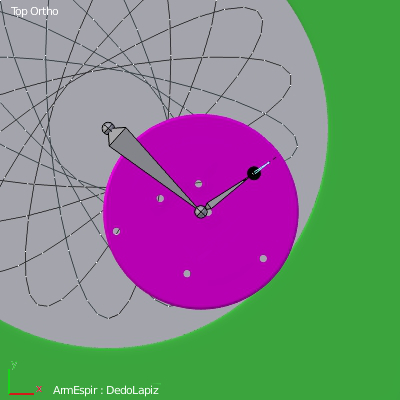

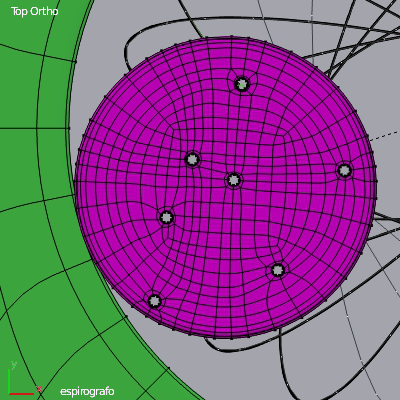

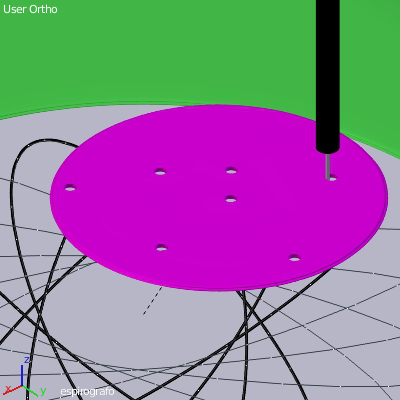

A continuación podrá ver unas capturas en modo edición y en modo pose del modelo y de la armadura.
A continuación encontrará algunos render del espirógrafo dibujando distintas figuras, en algunos de ellos junto al brazo esqueleto o al brazo robótico. Encontrará más imágenes en el portfolio de rigging.
